Instalashon di Anodo
Normanan: DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Tiponan di Anodo:Sakrifisial (Zn, Al, Mg alloys),ICCP (MMO, grafite, silikon-heru)
Métodonan di Instalashon: Soldá òf mara direktamente riba tubo, Inkorporá den un Revestimentu di Peso di Beton (CWC), Montá na klem òf saddle, Instalashon bou di awa dor di buseadornan/ROV, Sistemanan di bara di ICCP ku energia ku rektifikadónan
Bentaha Tékniko: Bida di servisio: 20-40 aña, Distribushon di koriente optimalisá, kobertura uniforme di CP, Sigur pa ambientenan peligroso/pafó di laman, Rendimentu probá den tuberianan di supmarino i pantano
Aplikashonnan: Tuberianan di laman, risers, tubonan di J-, krusamentu di riu, tuberianan dera

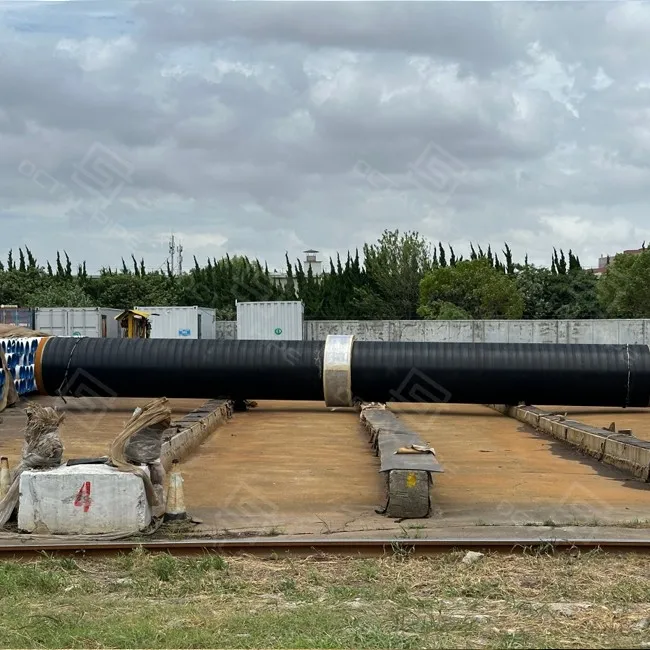

Nifikashon di instalashon di anodo di CWC

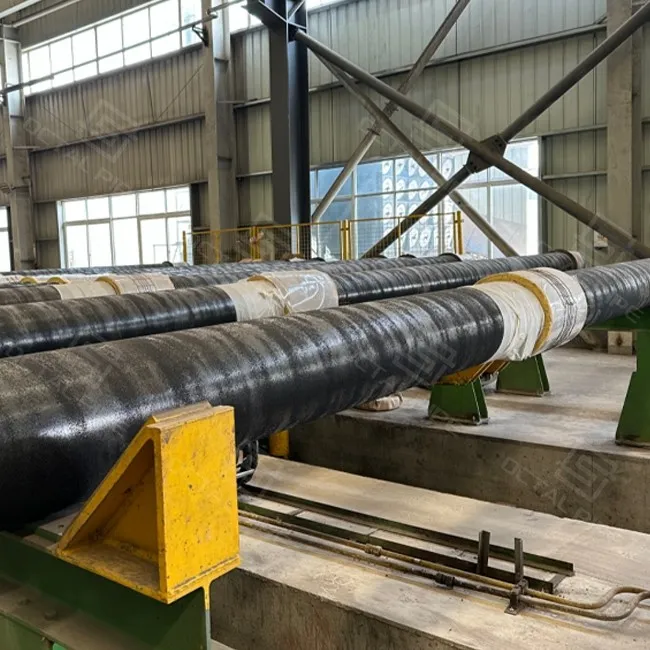

Instalashon di anodota e trabou di pega anodonan di sakrifisio na un tuberia-dor di welda, klem/strap, òf inkorporá nan den e kapa di CWC-pa asina e anodonan korodá promé i e tubo di staal keda protehá komo parti di e sistema di protekshon katódiko (CP). Pa tubo ku ta kubri ku CWC, e ta inkluí tambe kontroláposishon di anodo, método di fihashon, i protekshon di kabelpa asina e anodonan keda eléktrikamente efektivo sin wòrdu daña durante maneho, ponementu òf welding riba tereno.
Dos sistema prinsipal ta wòrdu apliká:
- Anodonan di sakrifisio (Zn, Al, Mg):Simpel, sin mester di mantenshon, ideal pa awa i tera poko hundu.
- Anodonan di Koriente Impreshoná (MMO, Si-heru):Alimentá pa rektifikadónan, ahustabel, adekuá pa tuberianan di awa profundo i di distansia largu-.
Octal Pipe ta diseñá i instalá sistemanan di anodo estriktamente segun DNVGL-RP-F103, ISO 15589-2, i normanan di NACE, ofresiendo espasio, pegamentu i métodonan di instalashon optimalisá (soldá, klem, òf CWC inkorporá).
Normanan di Instalashon di Anodo & Selekshon di Tipo di Anodo (Kumplimentu ku CP)
| Artíkulo di instalashon di anodo | Kiko e ta kubri | Eskoho / nota típiko | Normanan i guianan di referensia |
|---|---|---|---|
| Kumplimentu ku instalashon di anodo | Base di diseño di sistema CP pa tuberianan sumergí/bou di tera; kuadro di aseptashon pa instalashon i enkargo | Ta wòrdu usá pa aliña e diseño di anode, método di atachamentu, i dokumentonan di turnover pa liñanan den laman/bou di laman/derá | DNVGL-RP-F103(CP di supmarino pa anodonan galvániko);DNV-RP-B401(práktika di CP bou di laman);ISO 15589-2(CP pa sistemanan di tuberia di petroli i gas natural);NACE SP0169 / SP0177(kontrol di koroshon eksterno pa tuberianan bou di tera/sumergí) |
| Tipo di instalashon di anodo: Sakrifisial (galvániko) | No tin poder eksterno; material di anode ta korodé pa protehá e pipa | Zink / aluminio / magnesioaleashonnan; komun pa kondishonnan di awa poko hundu, moeras i tera kaminda ta preferá protekshon simpel i distribuí | Tipikamente apliká bou di e base di diseño di CP ariba (spesifikashon di proyekto ta selektá material i espasio) |
| Tipo di instalashon di anodo: ICCP | CP ku ta wòrdu alimentá ku salida ahustabel via rektifikadónan | MMO / grafite / silikon-heruanodonan; hopi bia ta wòrdu usá pa tuberianan di awa profundo òf di distansia largu- kaminda e demanda i kòntròl aktual ta mas haltu | Tipikamente apliká bou di e base di diseño di CP ariba (spesifikashon di proyekto ta definí rekisitonan di poder/kontrol i monitoreo) |
Métodonan di Instalashon di Tubo di cWC
Di akuerdo ku DNVGL-RP-F103, instalashon korekto di anode ta krusial pa garantisá distribushon di koriente uniforme i efektividat a largu plaso. Octal Pipe ta ofresé múltiple solushon di instalashon dependiendo di e diseño i ambiente di e tuberia:
1. Atachment weldá (pads / pulsera)
Kontrol di lokalidat:Anodonan ta wòrdu posishoná pa evitá jointnan di tereno, sostennan i áreanan ku ta dal den otro ku stingers, rollers òf kontakto di tensor.
Disiplina di reparashon di weld + revestimentu:Areanan di welda ta wòrdu definí, despues e revestimentu ta wòrdu drechá i seyá pa prevení “kimamentu chikitu, sèl di koroshon grandi.”
Protekshon di kabel:E ruta ta sigurá i protehá pa e no pega durante di maneho i bahamentu.
2. Montahe di klem/faha (kit di instalashon di anodo)
Klaridat di e alkanse di e kit:Un kit di instalashon di anode típiko ta inkluí kurpa di klem/saddle, faha/fasteners, pads di isolashon, kabel di kontinuidat, i materialnan di seyamentu-pa asina e kontratista no ta improvisá na e sitio.
Kalidat di kontakto:Superfisienan di fit ta wòrdu kontrolá pa evitá kontakto di resistensia haltu- ku ta pasa visualmente pero ta faya eléktrikamente despues.
Anti-aflohamentu i maneho di transporte:Strapping ta spesifiká pa e sobrebibí transportamentu, hisamentu i ponementu di tenshon sin kambia.
3. Inkorporá den CWC (pa CP protehá riba tubo ku ta kubri ku peso di beton)
Geometria di inkorporá:Recess/tapa ta wòrdu kontrolá pa e anode ta protehá di impakto i halamentu miéntras ku e ta elektrikamente efektivo ainda.
Salida di kabel i seyamentu:Puntonan di salida di kabel ta protehá i seyá pa nan no bira puntonan di snag òf kaminda di awa.
Transishonnan di fin:E zona di CWC/anode ta kordiná ku kòrtamentu di welding pa asina e revestimentu di joint di tereno por wòrdu ehekutá limpi (ora ta spesifiká).
Instalashon Bou di Awa:
Pa tuberianan supmarino, anodonan ta wòrdu instalá den kosta dor di buseadornan òf vehíkulonan operá remotamente (ROV).
Klem i sistemanan di welding spesialisá ta wòrdu usá pa garantisá un ponementu seif i presis.
DNVGL-RP-F103 ta spesifiká espasio i métodonan di atachamentu pa garantisá kobertura uniforme di CP.
Instalashon di Bara di Anodo Alimentá (ICCP):
Baranan di anodo (MMO, basá riba titanium-) ta wòrdu poné kantu di e ruta di e tuberia.
Konektá na transformadó-rektifikadónan riba tera òf riba plataformanan.
Ta proveé koriente ahustabel, adekuá pa tuberianan di awa profundo ku demanda haltu di CP.
prosedura di instalashon di anodo
Usa esaki komo eprosedura di instalashon di anodoliña di base i streng esaki den bo ITP kaminda ta nesesario:
Pre-konfirmashon di trabou:Konfirmá sistema di revestimentu, konstrukshon di CWC (si ta aplikabel), plan di espasio di anodo, i zonanan di “no-go” serka di e jointnan/sostennan di tereno.
- Marka & fit-riba:Marka lugánan pa kada dibuho; verifiká e espasio pa pone ekipo i puntonan di maneho.
- Athunto:Instalá pa medio di método weldá òf klem/faha; sigurá e enrutamentu di kabel i alivio di deformashon.
- Kòntròl di kontinuidat:Hasi kòntròl di kontinuidat/resistensia eléktriko i registrá resultadonanora ta spesifiká den PO/ITP.
- Seya i drecha:Repará/drecha daño di e kapa lokal, seya e salidanan di kabel, i re-kontrolá e áreanan drecháora ta spesifiká.
- As-dokumentashon konstruí:Aktualisa ID/lugánan di anodo i registronan di prueba pa enkargo i monitoreo di CP den futuro.
Bentahanan Tékniko
E solushonnan di instalashon di anodo di Octal Pipe ta entregá un kòntròl di koroshon robusto ku múltiple benefisio tékniko:
Bida di servisio ekstendé:
Diseño di DNVGL-RP-F103 ta garantisá peso, espasio i kapasidat di anodo korekto, loke ta permití 20-40 aña di protekshon katódiko efektivo.
Distribushon di Koriente Optimalisá:
Diseño di ingenieria ta garantisá polarisashon uniforme di e superfisie di e tuberia.
Ta prevení subprotekshon òf sobreprotekshon lokalisá, tur dos di kual por kousa desbondment di e kapa.
Seguridat den Ambientenan Peligroso:
Sistemanan di sakrifisio no ta rekerí koriente, eliminando riesgonan di chispa den zonanan inflamabel.
Sistemanan ICCP ta diseñá ku monitoreo outomátiko i kòntròl di koriente pa garantisá operashon sigur.
Integrashon ku Coatings & CWC:
Ta traha huntu ku e revestimentunan di FBE, 3LPE, 3LPP i CWC, proveyendo tantu stabilidat di koroshon komo di flotashon.
Ta garantisá integridat di e kapa miéntras ta suplementá CP ku redundansia.
Adaptabilidat:
CP di sakrifisio – Simpel, di mantenshon abou-, ideal pa ambientenan poko hundu/sumergí.
ICCP – Ahustabel, adekuá pa tuberianan di eksportashon di awa profundo i di distansia largu.
Rendimentu Offshore Probá:
Apliká den tuberianan supmarino, risers, i tubonan J-, ku ta kumpli ku margennan di seguridat di diseño di DNV riba laman.
Instalashon di Anodo riba Tubo ku Revestimentu di CWC (Liberashon, Daño i Protekshon di Kabel)
Riba unLiña di tubo ku revestimentu di CWC, anodoinstalashonno ta solamente tokante di salida di koriente di CP. E riesgo práktiko ta ku anode i kabelnan ta birapuntonan di impakto/snagdurante halamentu-den, hisamentu di kurá, kontakto ku ròl, i operashonnan di ponementu-e ora ei e proyekto ta paga pa reparashon i kòntròl di re-. E sekshon aki ta enfoká riba instalashon di anodo riba tubo na un manera ku ta keda eléktrikamente efektivo i konstruibel a traves di maneho di CWC i welding di tereno.
| Problema di tereno mira riba liñanan di CWC | Kontrol di instalashon di anodo ta wòrdu usá riba tubo ku ta kubri ku CWC | Loke e kumpradó por pidi / archivá (ora spesifiká) |
|---|---|---|
| Kurpa di anodo ta dal den ròl/stingers òf ta bira un punto di snag durante di hala - aden / pone | Definí "no-zona di kontakto" i e espasio nesesario pa tensornan/rolnan; selektá ruta di atachamentu (soldá / klem / inkorporá) basá riba e método di maneho | Dibuho di diseño ku no-zona di bai; deklarashon di método di atachamentu; komo-lista di lokalidat di anodo konstruí |
| Daño di kabel dor di hala, hisamentu di sling, òf kontakto di tubo-pa-tubo den stapel | Enrutamentu di kabel ku alivio di tenshon, kareda protehá, i salida seyá; evitá buèltanan lòs eksponé | Detaye di enrutamentu di kabel + método di seyamentu; lista di kòntròl visual; drecha/re-log di prueba (si tin) |
| Rand di beton ta span rònt di e área di atachamentu despues di transporte | Kontrolá superfisienan di kontakto, evitá di karga asientonan di anodo riba randnan frágil; spesifiká puntonan di maneho/reglanan di stapel pa zonanan di anode no tuma impakto | Nota di maneho/empaketahe; potrètnan di kurá riba petishon; kriterionan di aseptashon di daño si ta indiká den PO/ITP |
| Daño di e revestimentu na e puntonan di kontakto di e padnan weldá / klem ta krea sèlnan di koroshon lokal | Definí preparashon di superfisie i pasonan di reparashon di kapa rònt di áreanan di atachamentu; verifiká áreanan drechá (ora ta nesesario) | Registro di reparashon di revestimentu; tèst di fakansi/re-kontrolá registro (ora ta spesifiká) |
| Diskontinuidat eléktriko deskubrí lat (despues di ponementu òf promé ku ponementu den servisio) | Rekerí kòntròlnan di kontinuidat/resistensia na fasenan akordá i kapta resultadonan | Registro di prueba di kontinuidat/resistensia: método + base di aseptashon + resultadonan (ora ta spesifiká) |
Reglanan di Espasio di Anodo i Diseño (Evitá Konflikto di Konekshon di Kampo)
Mayoria di e trabou di instalashon di anodo ta sosodé pasobra e reglanan di espasio a wòrdu skirbí komo “X meter típiko” sin konsiderájointnan di tereno, kòrtamentu di CWC, i kontakto di ekipo di pone. E reglanan aki bou ta yuda tene e diseño konstruíbel riba tubo ku ta wòrdu kubri ku CWC miéntras ta konserbá e intenshon di diseño di CP.
| Regla di diseño | Dikon e ta importá riba tubo ku ta kubri ku CWC | Kon pa deklará esaki riba e PO/dibuhonan |
|---|---|---|
| Tene anodonan for di zonanan di revestimentu di joint di tereno | E jointnan di tereno mester di akseso limpi pa welding, NDT, i revestimentu di e jointnan di tereno; anodonan den serkania ta krea konflikto di limpiesa i revestimentu | No tin anodo denter di - mm/m di e zonanan di welda di field joint / girth (distansia pa diseño di proyekto) |
| Tene anodonan leu for di puntanan liber di beton- / transishonnan di punta | E puntanan di CWC ta e zona di maneho i reparashon mas haltu; mal ponementu ta oumentá spalling i ta frena fit-up | No tin atachamentu di anodo den transishon di CWC i largura di punta liber di beton- (largura di kòrtamentu di estado pa spesifikashon) |
| Definí zona di kontakto di rol/tensor komo “no-bai” | Rollers/stingers por aplastá kabelnan òf dal kurpanan di anodo durante halamentu aden/ponementu | No tin anodo den bandanan di kontakto di ekipo (identifiká pa método di lay) |
| Evitá sosten, bògt i puntonan di maneho di strès haltu | Klem, sling i sosten hopi bia ta kai serka di puntonan di bocht/sosten; anodonan einan ta wòrdu dal promé | No tin instalashon di anodo na puntonan di hisamentu di sosten/bògt/maneho (pa dibuho) |
| Trata espasio komo “intenshon di diseño + kòntròl di konstrukshon” | Espasio di CP mester satisfasé diseño, pero ponementu final mester sobrebibí konstrukshon | Espasio pa diseño di CP; diseño final mester wòrdu verifiká kontra mapa di konhunto di tereno i plan di maneho promé ku revestimentu/despacho |
FAQ
P 1 - Kon bo ta prevení problemanan eléktriko ora anode ta wòrdu instalá riba tubonan ku ta wòrdu kubri ku peso di beton?
P 2 - Kiko un prosedura di instalashon di anodo mester inkluí?
P 3 - Ki dokumentonan mester bini ku instalashon di anode (pa risibí i turnover)?
Sertifikashonnan
Sertifikado di CE
Sertifikado ISO 9001
API Q1 Sertifikado
Sertifikado di ABS
Sertifikado AP-5L
Sertifikado API-5CT
Normanan:DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169
Tiponan di anodo:Sakrifisial (Zn, Al, Mg), ICCP (MMO, grafite, silikon-heru)
Métodonan di Instalashon:Soldá, strap, CWC inkorporá, klem, bou di awa, bara di ICCP
Aplikashonnan:Tuberianan den laman, tuberianan supmarino, pantano, tuberianan dera
Bida di servisio:20–40 aña
