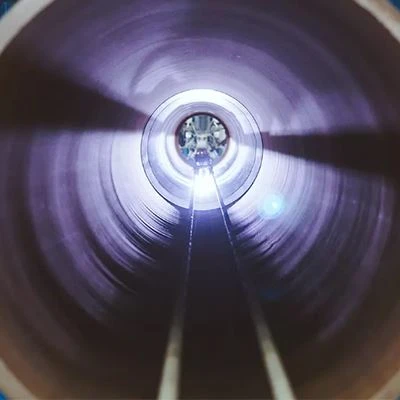

Tubo di CRA Clad

Nifikashon di tubo di tapa:un tubo di staal di karbon-ku un kapa fini di aleashon (CRA) resistente na koroshon-pega metalúrgikamente na e superfisie paden (clad), òf un tubo di CRA separá instalá paden di e tubo di staal di karbon- (formá). E propósito ta pa mantené resistensia di koroshon di CRA kaminda e líkido ta mishi, miéntras ta mantené e forsa i struktura di kosto di un portadó di staal di karbon-.

Den transporte di zeta, gas i kímiko, koroshon no ta djis un asuntu di mantenshon-e ta definí e durashon di bida di henter e sistema. Tuberianan di staal di karbon tradishonal, ounke mekanikamente robusto, ta degradá rápidamente bou di eksposishon na gas zür- òf awa di laman. Di otro banda, usando tubonan di aleashon (CRA) resistente na koroshon sólido ta téknikamente ideal pero ekonómikamente insostenibel.

Pa yena e brecha aki, ingenieronan a desaroyá eTubo di CRA Clad i Lined, un solushon metalúrgiko avansá ku ta kombináforsa, resistensia na koroshon, i efisiensia di kosto-den un solo produkto di ingenieria.

Opshonnan di Material di Tubo Kladá (Base + Kapa di CRA)

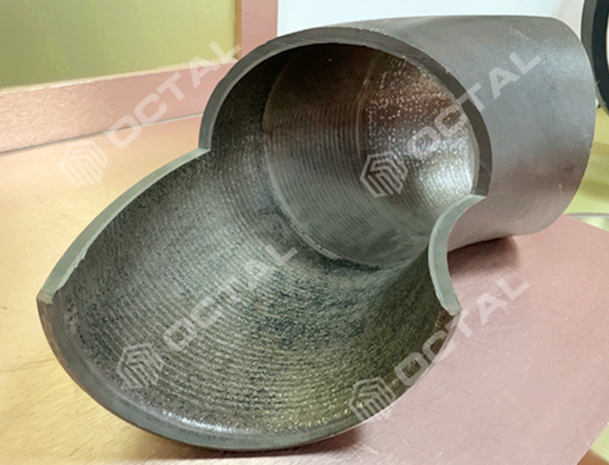

Den su núkleo, e Tubo Claded di CRA ta untuberia bimetáliko, kombinando dos metal ku ta sirbi ròlnan distinto pero komplementario:

Kapa Struktural (Kaska Eksterno):Karbon di grado haltu- òf staal di aleashon abou (p.e., API 5L X60/X65, ASTM A106, A333) ta proveé ​​e kapasidat di karga di karga mekaniko.

Barera di Koroshon (Kapa Interno):Aleashonnan basá riba níkel- òf inoxidabel manera 316L, Inconel 625, Aleashon 825, òf Duplex 2205 ta krea un revestimentu protektivo stabil kontra fluidonan riku na CO2, H2S i klorido-.

E parehamentu metalúrgiko aki ta logra loke ningun di dos metal por a logra su so: un tubo ku ta wanta preshon, temperatura i atake korosivo ekstremo pa dékadanan, asta den terenonan bou di laman òf di salinidat haltu.

Kontrali na staal di karbon konvenshonal, tubonan di CRA ta eksigí pegamentu presis entre e kapa di aleashon i e substrato di staal. E métodonan ku ta wòrdu usá ta dependé di e rekisitonan di rendimentu i e severidat di servisio:

Kada proseso ta wòrdu sigui patratamentu di kalor, prueba ultrasóniko, i inspekshon di interfasepa verifiká stabilidat metalúrgiko i kobertura konsistente di CRA.

Notanan di Artikulashonnan di Kampo i Fabrikashon

Soldamentu di tubo di revestimentuta prinsipalmente tokante protehá e kapa di CRA na e zona di weld-pasobra diluishon, entrada di kalor, i preparashon di final di weld-ta disidí si resistensia di koroshon ta wòrdu konserbá despues di mara-in. Kumpradónan tipikamente ta indiká e tipo di joint (weld di sirkunferensia / mara-den spool), rekisitonan di preparashon di weld-end, i alkanse di inspekshon pa asina fabrikashon den laman no stòp pa retrabou.

Algun RFQ ta skirbi esaki komowelding di tubo revesti; e kòntròlnan práktiko ta meskos: manehá eksposishon na CRA na e weld, usa konsumibelnan kompatibel, i konfirmá e kondishon final di superfisie di CRA na e área di weld.

• Preparashon di fin di weld-:Definí tratamentu di rand di bevel + CRA pa e tie-in no kòrta CRA impredesibelmente.
• Entrada di kalor i kontrol di diluishon:Mantené e kímika di CRA na e kara di welda stabil pa evitá un welda “ta parse bon, ta korodé despues”.
• Enfoke di inspekshon:Rekerí alkanse NDT/PMI na áreanan di welda si e plan di aseptashon di proyekto ta pidi esaki.

Pa un tuberia di CRA, “clad” i “lined” no ta términonan di kompra interkambiabel. E eskoho korekto ta dependé di kiko por bai robes na fabrikashon i na tie-ins (eksposishon na CRA na puntanan di weld, moveshon di liner, integridat di bond), i kiko e proyekto mester proba na risibí. Octal Pipe tipikamente ta usa e lista di kòntròl aki bou pa tene RFQnan komparábel i pa evitá holdnan di etapa lat- na e spoolbase.

E aleashonnan di CRA ta wòrdu skohé segun mekanismo di koroshon i kímika di proseso. Konfigurashonnan típiko ta inkluí:

E kombinashonnan aki ta sòru paintegridat mekaniko i protekshon kontra koroshonta wòrdu alkansá simultáneamente-sin e peso di gastu di konstrukshon kompletu di CRA.

A Tuberia di CRAsolushon ta wòrdu spesifiká generalmente ora ku staal di karbon so no por tolerá e fluidonan produsí durante e bida di diseño, pero e tubo di CRA sólido kompletu no ta ekonómiko. Triggernan típiko ta inkluí riesgo di koroshon di CO2, preokupashonnan di servisio zuur, maneho di awa haltu- di klorido, i liñanan di fluho den laman kaminda akseso pa reparashon ta limitá. Den e kasonan aki, e meta práktiko di atkisishon no ta “CRA tur kaminda,” pero un superfisie muhá di CRA kontrolá ku evidensia di weldabilidat i inspekshon previsibel.

Tubonan di CRA Clad ta wòrdu instalá globalmente den ambientenan kaminda riesgo di koroshon i demanda struktural ta krusa:

• Liñanan di fluho di awa profundo i manifoldnan bou di lamankargando fluidonan multifase
• inyekshon di CO2 i sistemanan di rekuperashon mehorá
• Plantanan di reinyekshon i desalinisashon di awa riba laman
• Fasilidatnan di refineria i petrokímikaprosesamentu di medionan asidiko òf klorido
• Industrianan di energia i kímikabou di siklonan di temperatura i preshon haltu

Ku integridat di CRA verifiká bou diNACE MR0175 / ISO 15156iAPI 5LD, e tuberianan aki por operá pa 20-30 aña ku mantenshon mínimo.

Pa kumpradónan komparáfabrikantenan di pipa tapai un kualifikáproveedó di pipa tapa, e bentaha di Octal Pipe ta aparesé den e detayenan di entrega ku normalmente ta trigger e proyekto: nos ta tranka e ruta di konstrukshon di clad/liner riba e RFQ, kontrolá e preparashon di e fin di weld-pa asina e jointnan di tereno no eksponé òf daña e kapa di CRA, i tene e trasabilidat estrecho pa e material di CRA i e portadó di karbon {1} por wòrdu rekonsiliá risibí. Práktikamente, esei ta nifiká un envio entregá ku ID di tubo pareu, markashon di nivel di pakete kla, i un sèt di dokumento ku ta konektá e tubo di base i e kapa di CRA na e mesun lista di entrega-pa asina e timnan di fabrikashon no wòrdu forsá pa hasi trabou di re-identifikashon promé ku welding.

• Protekshon di kapa dobel- kontra CO2, H2S, i klorido
• Forsa struktural a largu plaso ku gastu di CRA redusí
• Kompatibel ku welding i instalashon di tuberia standart
• Ideal pa tuberianan di servisio di awa profundo, HPHT i sour-
• Sertifiká pa e rekisitonan di API, ASTM i DNV den laman

Tuma kontakto awor

FAQ





FAQ 1 - Ki prueba di aseptashon mi mester pidi riba API 5LD CRA clad of lined pipe?

Na un mínimo, API 5LD ta rekerí uninspekshon di prueba hidrostátiko despues di revestimentu/fornimentu i tratamentu di kalor, i e sistema di prueba mester tinprueba registrá di preshon i tempu di wardapues kada largura no por wòrdu “pasá” sin kumpli ku e rekisito di prueba.

FAQ 2 - kiko ta nifiká e pipa kla den RFQ di e pipa di aCRA?

Den atkisishon di tuberia,tubo tapata un tubo di base di staal di karbon- ku unkapa di aleashon (CRA) resistente na koroshonpegá na e superfisie paden (clad), pues e superfisie muhá ta CRA miéntras ku e tubo di karga ta duna forsa. API 5LD ta kubri tubo di liña di staal ku CRA clad (i formá) pa sistemanan di tuberia di petroli i gas natural.

FAQ 3 - Kon mi por kompará fabrikantenan di tubo kla òf un proveedó di tubo kla sin pèrdè siklonan di RFQ?

Pidi tres kos di antemano:(1)si e sita tabistiòfformápa API 5LD,(2)ematerial di tubo tapa(grado base + grado CRA + base di diki di CRA), i(3)weld-end readiness (kon e CRA layer/liner end ta wòrdu tratá pa tie-ins). Esaki ta evitá e trampa komun di “mesun preis, konstrukshon diferente” ora ta kompará fabrikantenan di tubo di tapa.

FAQ 4 - Kiko mi mester spesifiká pa welding di tubo kla na e jointnan di tereno?

Pawelding di tubo tapa, e yabi ta pa tene e resistensia di koroshon di CRA kontinuo den henter e tie-in: definí preparashon di e punta di weld-, kontrol di eksposishon di CRA na e zona di weld, i e enfoke di inspekshon na e jointnan di tereno (pa fabrikashon no stòp pa retrabao). Si un RFQ ta bisawelding di tubo revesti, trat'é komo e mesun intenshon-pero tene e formulashon di e kontrato ribatubo tapa.
