API 6D Valve i Pipeline Valve

Klepnan API-6Dta klepnan di integridat haltu- ku ta wòrdu usá pa kontrolá fluho (kuminsá, stòp, gasolin), isolá sekshonnan di tuberia, prevení backflow, i mantené e seguridat di operashonnan di tuberia, diseñá pa sistemanan di zeta, gas i tuberia di akuerdo kuAPI Spec 6D(“Spesifikashon pa Klepnan di Tuberia”), i apliká for di liñanan di rekohé te na tuberianan di transmishon. Nan ta wòrdu instalá komunmente na lugánan di klep di blòki, stashonnan, skidnan di midimentu, i fasilidatnan di pigging kamindaisolashon konfiabeli operashon previsibel ta nesesario.

E klepnan di API-6D ta klepnan di tuberia di integridat haltu fabriká di akuerdo kuAPI Spec 6D(Spesifikashon pa Klepnan di Tuberia). Tiponan komun ta inkluíklepnan di porta, klepnan di bola, klepnan di kòntròl, klepnan di plug, i klepnan di liberashon di aire / vakuo di aire-.Tubo Oktalta suministrá klepnan API-6D di spesifikashon kompleto den material i konfigurashonnan adaptá paklase di preshon, rango di tamaño, konekshon final, i kondishonnan di servisio.

E klepnan di tuberia di API 6D ta wòrdu instalá tipikamente kaminda operadónan mesterisolá, kambia òf protehá trayektonan di fluhobou di kondishonnan di operashon real-liñanan largu, diseñonan di stashon stret, siklismo frekuente, i bentana di paramentu sensitivo na tempu-.

• Tuberianan di transmishon i rekohementu (klapnan di blòki / puntonan di sekshon):Riba liñanan di distansia largu-, klepnan di blòki ta wòrdu usá pasera den un sekshon di tuberiapa asina e tripulashonnan por drecha un spool di awa abou, remplasá un elemento di filter na un stashon di mara-in, òf isolá un lek sin stòp henter e liña. E klepnan aki por keda pafó pa añanan i despues mester operá konfiabelmente durante un bentana kòrtiku di parada. Ta p’esei kumpradónan ta preokupá paoperashon previsibel, klase/finalnan di preshon korekto, i evidensia di aseptashon kla. Octal Pipe ta tene e spesifikashon tranka trempan (tipo/klase/konekshon/materialnan) i ta proveé ​​registronan di prueba alinia ku ITP- (pruebanan di kaska/asiento, kòntròl di lek, trasabilidat) pa asina e tim di risibí por hasi inspekshon lihé ora e klep yega na e sitio.
• Stashonnan di kompresor i skidnan di midimentu:Den stashonnan di kompresor, klepnan ta wòrdu usá patreinnan di ekipo isolápa mantenshon-seramentu di isolashon di awa ariba/abao, prevení fluho bèk, i permití depresurisashon seif promé ku trabou kuminsá. Riba e skidnan di midimentu, e klepnan ta sostenékambio di liña i isolashon di mantenshonkaminda erornan chikitu di instalashon por kousa retraso. Klepnan di porta ta wòrdu usá komunmente pa isolashon kompleto-habrí/kompletamente-será riba karedanan prinsipal, miéntras ku klepnan di kòntròl ta protehá kontra fluho reverso entre diferente zona di preshon. Den e ambientenan aki, proyektonan hopi bia ta enserá múltiple modelo di klep den un pakete, pues etiketashon konsistente, parehamentu di lista di empaketahe-, i dokumentonan di prueba kompleto ta redusí hold-ups di enkargo i disputanan di “artíkulo robes”.
• Stashonnan di lansamentu/risibidó di porko:Operashonnan di porko ta dependé di klepnan paisolá e bari di lansador/resibí, manehá igualashon di preshon, i habri/sera sekshonnan lihé durante lansamentu i rekuperashon di porko. Hopi bia ta selektá klepnan di bola òf klepnan di plug pa isolashon rápido di kuart-turno kaminda siklo ripití ta parti di operashon normal. Den e setup aki, shut-stabiel i operashon konfiabel ta importante pasobra retrasonan ta afektá henter e skema di porko. Octal Pipe ta sostené esaki ku klaridat di konfigurashon (tipo/klase/fin/materialnan), evidensia di preshon/lekamentu registrá, i dokumentonan di envio alinia ku e lista di empaketahe-pa asina e tim di e sitio por pasa di risibí inspekshon pa instalashon sin pèrdè tempu riba buraku di papeleo.

• Fundishon / Forjamentu di kurpa (Ta kuadra ku tamaño i klase di preshon)

Pa klepnan di buraku grandi i di preshon mas haltu, e kurpanan ta tipikamenteforjá; pa tamañonan mas chikitu,kurpanan fundita wòrdu usá komunmente ku kalidat kontrolá i alkanse di inspekshon. Octal Pipe ta verifiká detayenan di ruta di kurpa riba e tag/dokumentonan di e klep promé ku e lansa.Ehèmpel:Pa un pakete di Klase 900, kumpradónan hopi bia ta pidi evidensia di kurpa falsifiká den efábrikalansamentu di registronan.

• Mashinamentu di Presishon (Seyamentu di superfisie i instalashon)

Asientonan, portanan i burakunan ta wòrdu machiná na toleransianan stret pa seyamentu stabil i torsi previsibel. Promé ku envio, Octal Pipe ta kontrolá artíkulonan klave di fit-up ku e timnan di atkisishon ta preokupá kuné-kara-pa-kara, kondishon di kara di flange (òf preparashon di punta BW), alineashon di buraku, i kabamentu di superfisie di seyamentu-pa instalashon di e sitio no mester di retrabao.

• Konfigurashon di Asiento / Stam / Seyamentu (Kla pa tipo di klep)

Klepnan di bala ta usa asientonan di bala sfériko; klepnan di porta ta usa wedge/wedge fleksibel; klepnan di kòntròl ta usa swing òf plachi dòbel; klepnan di plug ta usa diseñonan di plug koniko. Opshonnan di stam ta inkluí stam (porta) ku ta subi vs no--.blowout-stem proof, i multi-ring packing. Kaminda ta spesifiká,pakete bibu-kargáòf konfigurashonnan di ring di lanterna-ta wòrdu apliká pa kontrol di lek mas estrikto.Ehèmpel:Pa skidnan di midimentu, kumpradónan hopi bia ta pidi pa notanan di konfigurashon di empaketahe den efabrikantefoyeto di dato pa simplifiká aseptashon.

Tamañonan i klasnan spesial mas grandi disponibel pa rekisito di proyekto; tuma kontakto ku ingenieria di Octal Pipe pa spesifikashon personalisá.

Klep di bola

Klepnan di bola ta klepnan di kuart-turn ku ta wòrdu usá ampliamente papaga rápido- i isolashonden sistemanan di zeta i gas i tuberia, spesialmente na stashonnan, puntonan di klep di blòki, i liñanan di pigging.

Tipo di klep di bola

Klep di Bola Flotante: DN15–DN200 (NPS 1/2–8), PN10–PN100 (Klase 150–600)

E klep di bola di entrada di banda di fundishon: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klase 150–2500)

Klep di Bola di Entrada di Banda Forhá: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klase 150–2500)

Klep di bola kompletamente weldá: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klase 150–2500)

Ariba-Klap di Bola di Entrada: DN20–DN1500 (NPS 2–60), PN10–PN420 (Klase 150–2500)

Válvula di bola di seyamentu forsá: DN20–DN900 (NPS 2–36), PN10–PN420 (Klase 150–2500)

DBB Double Ball Valve (Doble Block & Bleed): DN20–DN1200 (NPS 2–48), PN10–PN420 (Klase 150–2500)

Opshonnan (Típiko)

Materialnan:staal di karbon, staal di aleashon, staal inoxidabel

Terminá konekshonnan:flanged, butt weld, roscad, socket weld

Operashon:manual, eléktriko, neumátiko, hidráuliko

Válvula Kriogeniko (Servisio di Temperatura Abou)

Klepnan kriogénico ta diseñá pa seramentu i isolashon konfiabel den servisio di media di temperatura abou, ku konfigurashonnan adekuá pa aplikashonnan di tuberia i stashon di trabou friu.

Rango di klep kriogénico

Rango di tamaño:DN50–DN900 (NPS 2–NPS 36)

Klasifikashon di Preshon:PN10–PN100 (Klase 150–Klase 600)

Rango di temperatura: -196 grado pa +100 grado

Materialnan Prinsipal:staal di karbon di temperatura abou-, staal inoxidabel

Terminá Konekshonnan:flange, weld di butt

Operashon:manual, eléktriko, neumátiko, hidráuliko

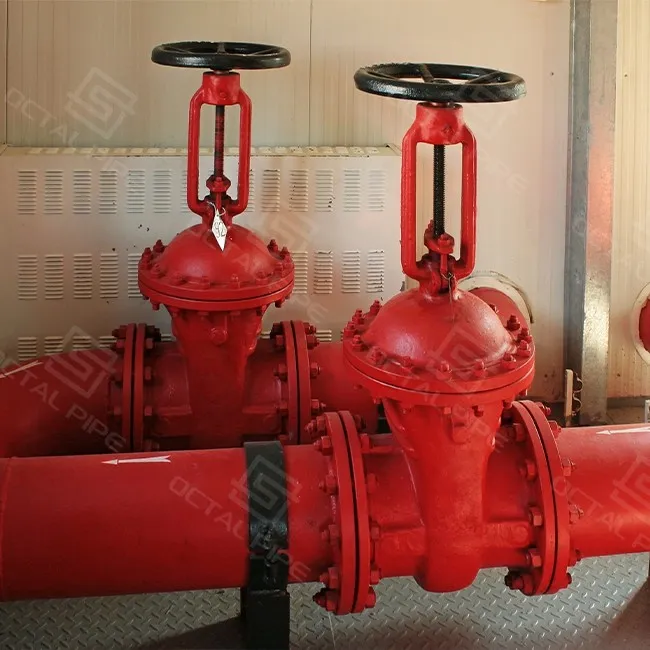

Klep di Porta

E klepnan di porta ta wòrdu usá ampliamente pafull-habri/full-sera isolashonden sistemanan di zeta i gas i tuberia, komunmente apliká na lokalidatnan di klep di blòki di liña prinsipal i tuberia di stashon kaminda ta nesesario pa paga un seramentu konfiabel.

Tiponan di klep di porta

Klep di Porta Forhá: DN10–DN100 (NPS 3/8–NPS 4), PN10–PN420 (Klase 150–Klase 2500)

Klep di Porta di Fundishon: DN50–DN1500 (NPS 2–NPS 60), PN10–PN420 (Klase 150–Klase 2500)

Klep di Porta di Slab: DN50–DN1200 (NPS 2–NPS 48), PN10–PN420 (Klase 150–Klase 2500)

Opshonnan (Típiko)

Materialnan:staal di karbon, staal di aleashon, staal inoxidabel

Terminá konekshonnan:flanged, butt weld; weld di rosca i socket disponibel pa klepnan di porta forhá

Operashon:manual, eléktriko, neumátiko, hidráuliko

Globe Valve

Klepnan di globo ta wòrdu usá komunmente paregulashon di fluho i estrangulashonden sistemanan di zeta i gas i tuberia, kaminda ta rekerí un kòntròl stabil i un rendimentu di shut-ripitibel.

Tiponan di klep di globo

Klep di Globo Forjá: DN15–DN100 (NPS 1/2–4), PN10–PN420 (Klase 150–2500)

Klep di Globo di Fundishon: DN50–DN400 (NPS 2–16), PN10–PN250 (Klase 150–1500)

Klep di Globo di Seyo di Presion: DN50–DN600 (NPS 2–24), PN10–PN420 (Klase 150–2500)

Opshonnan (Típiko)

Materialnan:staal di karbon, staal di aleashon, staal inoxidabel

Terminá konekshonnan:flanged, butt weld

Operashon:manual, eléktriko, neumátiko, hidráuliko

Klep di kòntròl

Klepnan di kòntròl ta wòrdu usá paprevenshon di fluho bèkden sistemanan di zeta i gas i tuberia, yudando protehá ekipo i mantené direkshon di fluho stabil sin operashon manual.

Tipo di klep di kontrol

Swing Check Valve: DN15–DN1500 (NPS 1/2–60), PN10–PN250 (Klase 150–1500)

Válvula di kòntròl di fluho axial: DN50–DN1200 (NPS 2–48), PN10–PN250 (Klase 150–1500)

Klep di kòntròl di seyo di preshon: DN50–DN600 (NPS 2–24), PN10–PN420 (Klase 150–2500)

Klep di kòntròl di doble plaka: DN50–DN1200 (NPS 2–48), PN10–PN100 (Klase 150–600)

Opshonnan (Típiko)

Materialnan:staal di karbon, staal di aleashon, staal inoxidabel

Terminá konekshonnan:flanged, butt weld; weld ku roska i sòket disponibel pa klepnan di kòntròl di swing; opshon di wafer pa klapnan di kòntròl di dobel plachi

Operashon:outomátiko

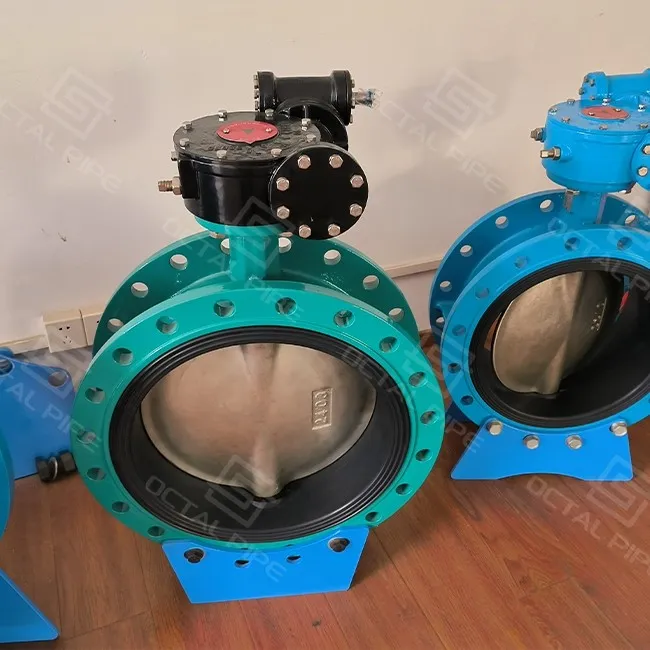

Klep di Barbulet

Klepnan di barbulet ta klepnan di kuart-turn ku ta wòrdu usá komunmente paisolashon i kontrol di fluhoden sistemanan di zeta i gas, utilidat i tuberia-spesialmente kaminda un struktura kompakto i operashon rápido ta nesesario.

Tiponan di klep di barbulet

Klep di Barbulet Konsentriko (Liña Sentral): DN50–DN1200 (NPS 2–48), PN10–PN25 (Klase 150)

Klep di Barbulet Dobel Ekséntriko: DN50–DN4500 (te ku NPS 48), PN10–PN100 (Klase 150–600)

Klep di barbulet tripel ekséntriko: DN20–DN4500 (te ku NPS 48), PN10–PN100 (Klase 150–600)

Opshonnan (Típiko)

Materialnan:staal di karbon, staal di aleashon, staal inoxidabel

Terminá konekshonnan:flange, lug, wafer (pa tipo); butt weld disponibel pa diseñonan tripel ekséntriko

Operashon:manual, eléktriko, neumátiko, hidráuliko

Klep di Kontrol

Klepnan di kòntròl ta wòrdu usá paregulashon di fluho i estrangulashonden sistemanan di proseso i pipeline, komunmente apliká denawa, vapor, zeta i gasservisio.

Tipo di Klep di Kontrol

Klep di Kontrol di Kashi Balansá: DN40–DN600 (NPS 1 1/2–24), PN16–PN420 (Klase 150–2500)

Klep di Bola di Kontrol Flotante: DN15–DN200 (NPS 1/2–8), PN16–PN100 (Klase 150–600)

Klep di barbulet di kòntròl tripel ekséntriko: DN50–DN1600 (NPS 2–64), PN16–PN100 (Klase 150–600)

Klep di Kontrol di Porta di Disko Pneumátiko Dobel-: DN50–DN1000 (NPS 2–40), PN16–PN150 (Klase 150–900)

Opshonnan (Típiko)

Materialnan:staal di karbon, staal di aleashon, staal inoxidabel

Terminá konekshonnan:flanged, butt weld, wafer (pa tipo)

Operashon:neumátiko / eléktriko (pa aplikashon)

• Seyamentu hermétiko / lekmentu abou:Octal Pipe por suministráasiento di metal-òfhaltu-asiento suave-rendimentukonfigurashonnan pa kumpli ku e rekisitonan di lekmentu di asiento di API 598 / API 6D. Material di asiento i diseño di seyamentu ta wòrdu selektá a base di media, temperatura i ekspektativanan di paramentu, yudando redusí riesgo di paramentu no planiá na stashonnan i puntonan di klep di blòki.
• Kapasidat di preshon haltu i temperatura:Dependiendo di e tipo di klep i konfigurashon, Octal Pipe ta sostené klasenan di preshon te kuKlas 2500kaminda ta aplikabel. Selekshon di material i asiento por wòrdu alinia ku kondishonnan di servisio manera aplikashonnan di temperatura abou- òf servisio di gas di temperatura mas haltu, ku dokumentashon ku ta kuadra ku e alkanse di e proyekto.
• Durabilidat i resistensia na eroshon:Pa un servisio di velosidat mas haltu òf sensitivo na partikulo, opshonnan maneratrimnan duru, tratamentunan di superfisie protektivo, i trayektonan di fluho optimalisá por yuda limitá desgaste. Esaki ta spesialmente relevante paklepnan di bola i klepnan di plugkaminda eroshon lokalisá por afektá e rendimentu di seyamentu den transkurso di tempu.
• Mantenshon redusí:Servisio di tereno ta wòrdu simplifiká a traves di eskohonan di diseño práktiko manerakurpanan mará, asientonan/trim remplasabel, i opshonalbibu-empaketamentu di stam kargá. Octal Pipe ta tene e detayenan di konfigurashon aki kla den e notanan di selekshon pa asina kumpradónan por konfirmá ekspektativanan di mantenshon promé ku hasi pedido.
• Kumplimentu di seguridat i normanan:E klepnan ta spesifiká pa kumpli kuISO 14313rekisitonan di seguridat di klep di tuberia, ku medidanan di prevenshon di lek- manera robustoempaketahe di stami areglonan di seyamentu pa sostené kontrol di emishon di fugitivo kaminda ta nesesario. Octal Pipe por aliña e rekisitonan aki ku e ITP di e proyekto i inkluí e registronan di verifikashon relevante den e pakete di dokumento.

Prueba i Inspekshon
Inspekshon ta wòrdu ehekutá bou di e proyekto ITP i tipikamente ta inkluí:

• Trasabilidat di material:Rapòrtnan di Prueba di Molina (MTR) mas sertifikadonan kímiko i mekaniko pa materia prima
• Inspekshon di fundishon / forjamentu:RT / UT pa kurpanan krítiko, mas inspekshon di defekto di superfisie kaminda ta spesifiká
• Inspekshon dimenshonal:área di fluho, aliniashon di porta, dimenshonnan di kara-pa-kara, boramentu/planedat di brida, i kòntròlnan di preparashon di final
• Prueba di preshon:tèst di kaska i tèst di asiento (mas tèst di asiento patras si ta aplikabel) ku resultadonan registrá pa preshonnan di tèst di API 6D
• Verifikashon di lek:lekmentu di asiento i lekmentu di kurpa alineá ku e klase di lekmentu spesifiká (p.e., Klase I, II, etc.)
• Inspekshon di kapa / superfisie:inspekshon di ferf/anti-koroshon interno i eksterno segun rekisitonan ambiental
• NDT (ora ta spesifiká):UT / RT / MT / PT ta raportá pa fundishon/forjamentu ligá na e etiketa di klep i registronan di envio

Ehèmpel:Pa un pakete di klep di isolashon krítiko, kumpradónan por pidifabrikanteNDT ta informá pa e kurpa i un tèst di preshon presensiá na efábrika, despues entregá e pakete di prueba kompletu ku e lista di pakete pa risibí inspekshon.

• Rango kompleto, un alkanse di fuente:Octal Pipe ta suministrá API-6Dporta, bala, kòntròl (swing/dual plate), plug, i klepnan di aire/vakuum, ku ta kubri klasnan standart i konfigurashonnan di proyekto.
• Sosten di selekshon ku ta redusí riesgo di RFQ:Octal Pipe ta yuda konfirmátipo, klase di preshon, konekshon di punta, material di kurpa, i opshon di asiento/trimbasá riba media, temperatura i nesesidatnan di operashon-pa asina e spesifikashonnan ta wòrdu será promé ku hasi pedido.
• ITP-prueba kla + dokumentonan trasabel:Entregá ku kumpradó-evidensia entregá maneraMTR/trasabilidat di kalor, rapòrtnan di prueba di preshon di kaska/asiento, verifikashon di lek, kòntròlnan dimenshonal, i rapòrtnan di NDT ora ta spesifiká, pareu ku e tagnan di klep i lista di empaketahe.
• Personalisashon + kòntròl di entrega:Ta sostené puntanan personalisá i mehorashonnan di trim, ku empaketahe/etiketamentu organisá pa artíkulo di liña pa aselerá inspekshon di risibí i redusí mix-ups.

Pa kuadra ku diferente medio i kondishonnan di operashon, e klepnan di tuberia di API 6D por wòrdu konfigurá dor di:

• Selekshon di material di kurpaaliña ku temperatura i ambiente di koroshon
• Selekshon di asiento(asiento suave vs asiento di metal) alinia ku rekisitonan di lekmentu i temperatura
• Konfigurashon di seyamentu di stami areglo di empaketahe alinia ku kondishonnan di servisio
• Selekshon di buraku(full bore vs reduced bore) ora ta spesifiká pa e plan di operashon di e tuberia

Si e proyekto ta inkluí rekisitonan di material mesklá (p.e., staal di karbon pa liña prinsipal i inoxidabel pa sekshonnan spesífiko di koroshon), markashon i dokumento di kuadramentu ta keda konsistente pa redusí erornan di risibí.

FAQ





01.Ki dokumentonan ta inkluí ora di kumpra un klep API 6D?

Entregabelnan típiko ta inkluíMTR/trasabilidat di kalor, Rapportnan di prueba di preshon di API 6D (kaska/asiento), verifikashon di lek, ilista di pakete ku ta kuadra. NDT i registronan dimenshonal por wòrdu suministrá ora ta spesifiká den e ITP.

02.Kon mi por skohe entre un klep di bola API 6D i un klep di porta API 6D pa isolashon di tuberia?

UnAPI 6D klep di bolahopi bia ta wòrdu selektá pa isolashon rápido di kuart-turn i operashon frekuente (stashonnan, liñanan di porko), miéntras ku unKlep di porta di API 6Dta wòrdu usá komunmente pa isolashon di liña prinsipal kompletamente-habrí/kompletamente-será na lokalidatnan di klep di blòki. Selekshon final ta dependé di frekuensha di operashon, medio, i klase di preshon.

03.Por suministrá klepnan di API 6D ku diferente konekshon di punta den un proyekto?

Si. E klepnan di API 6D por wòrdu suministrá kubrida (ASME B16.5/B16.47), butt weld (BW), socket weld (SW), òfroska (NPT/BSP)ta kaba pa kuadra ku e norma di konekshon di tuberia i e método di instalashon.

04.Kon bo ta redusí retrasonan di inspekshon di risibí pa pedidonan di klep multi-artíkulo?

Kada klep ta wòrdu marká i ta wòrdu parehá un-pa-un pa elista di paketeipakete di dokumento, manteniendo e klase di preshon, tamaño, material i e rapòrtnan di tèst konsistente-pa asina e timnan di risibí por verifiká e artíkulonan mas lihé i redusí e riesgo di desigualdat.
